EC Insulator Jiangxi Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von Overhead-Reclosern in China. Aufgrund unserer umfangreichen Erfahrung sind wir bestrebt, qualitativ hochwertigen, maßgeschneiderten Service anzubieten. Bitte zögern Sie nicht, hier in unserer Fabrik Premium-Overhead-Recloser aus China im Großhandel zu verkaufen.

Produktübersicht

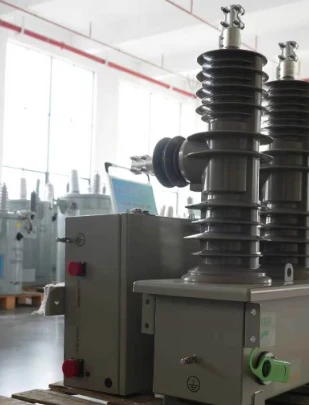

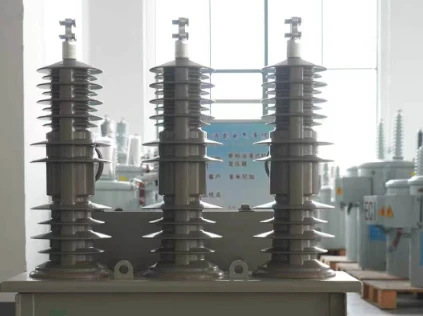

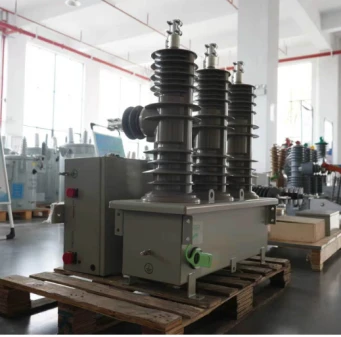

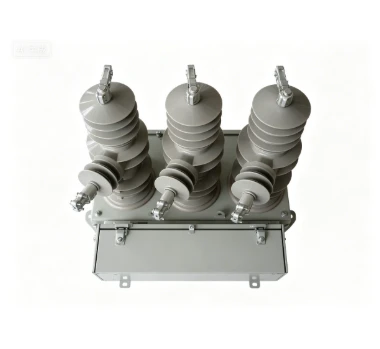

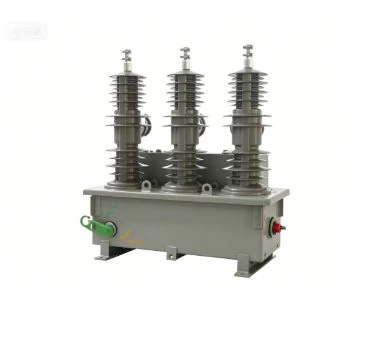

Unsere Überkopf-Wiedereinschaltgeräte der Serie ZCR-OH sind spezielle Schutzeinheiten für Überkopf-Verteilungsleitungen. Dieses Gerät wurde für die Bedingungen im Freien entwickelt, einschließlich Verschmutzung, Korrosion durch Salznebel und mechanische Belastungen, und bietet zuverlässigen Schutz für an Masten montierte Verteilungsnetze. Es kann Fehler erkennen, fehlerhafte Abschnitte isolieren und die Stromversorgung automatisch wiederherstellen, wodurch die Stromausfallzeit für Endbenutzer effektiv verkürzt wird. Diese Serie wird häufig für Projekte zum Schutz von Freileitungen verwendet.

Hauptmerkmale

Diese komplette Einheit wurde speziell für die Mastmontage-entwickelt. Es besteht aus Vakuumunterbrechern, bi-stabilen permanent-magnetischen Aktoren und mikroprozessorbasierten-intelligenten Steuerungen, die alle in wetterbeständigen, versiegelten Gehäusen montiert sind. Das Gehäuse hält extremen Temperaturschwankungen, Feuchtigkeit und mechanischer Belastung durch den Feldeinsatz stand. Seine eingebaute Wiedereinschaltlogik unterscheidet vorübergehende Fehler von dauerhaften Fehlern. Wenn dauerhafte Fehler auftreten, wird der Recloser gesperrt, um wiederholte Schäden an Netzwerkanlagen zu verhindern. Die mechanische Lebensdauer beträgt laut technischer Spezifikation 10 000 Betriebszyklen.

Technische Spezifikationen

Bewertungen	Festes Dielektrikum
Bewertungen	15,5 kV	27kV	38kV
Anwendbarer Standard	IEC 62271-111/ANSI C37.60
Nennspannung (kV)	15.5	27	38
Nennstrom (A)	800	800	800
Nennfrequenz (Hz)	50/60
Bewerteter Kurzzeitstrom (kA)	16/3s

Nenneinschaltstrom (kAp)	40/41.6
Nennfrequenzspannungsfestigkeit (kV)	50	60	70
Stoßspannungsfestigkeit (kV)	110	150	170
Mechanische Ausdauer (Zeiten)	10,000
Unterbrechendes Medium	Vakuum
Betriebsmechanismus	Manueller oder bi{0}}stabiler magnetischer Aktuator
Buchsenmaterial	HCEP

Anwendung

Eine angemessene Geräteanordnung verbessert die Gesamtleistung des Netzwerkschutzes. Typische Installationspositionen sind Leitungsaufteilungspunkte, Einspeiseverzweigungen, Leitungsübergangsabschnitte und Verteilungsautomatisierungsknoten. Wenn ein Fehler auftritt, wird nur das fehlerhafte Segment isoliert und die verbleibenden fehlerfreien Leitungsabschnitte bleiben unter Spannung. Dieser Recloser ist eine bevorzugte Lösung für lange Freileitungen in ländlichen Gebieten, bei denen eine schnelle Fehlerortung von entscheidender Bedeutung ist. Hinweis: Dieses Modell ist für die Montage an Deckenmasten optimiert. Vor der Anwendung auf Erdkabelsysteme muss eine zusätzliche technische Bewertung durchgeführt werden.

Konstruktion/Design

Die ZCR-OH-Serie berücksichtigt die realen-Betriebsbedingungen vor Ort als zentrale Designeingabe. Vakuumunterbrecher, permanent-magnetische Aktuatoren und Steuerungsmodule sind in versiegelten, wetterbeständigen-Schränken untergebracht, um Staub, Feuchtigkeit und Temperaturschwankungen entlang der Stromkorridore standzuhalten. Die Montagestrukturen passen ohne besondere Modifikation zu den Standardhalterungen für Deckenmasten. HCEP-Durchführungen bieten eine stabile Isolationsleistung im Freien für einen langfristigen Feldeinsatz.

Standards und Tests

Die Standards für Freileitungsgeräte IEC 62271-111 und ANSI C37.60 legen den Compliance-Rahmen fest. Überkopfspezifische Tests validieren die Leistung unter Überkopf-Umgebungsbedingungen, einschließlich extremer Temperaturen, Feuchtigkeitseinwirkung und mechanischer Belastung. Der Testschwerpunkt liegt auf der Überprüfung der Overhead-Haltbarkeit und Zuverlässigkeit.

Optionale Konfigurationen/Anpassungen

Umfangreiche Anpassungsoptionen erfüllen Overhead-Anwendungsanforderungen. Zu den verfügbaren Verbesserungen gehören verschiedene Overhead-Montagekonfigurationen, Kommunikationsschnittstellen und Overhead{1}}spezifische Schutzeinstellungen. Die Konfigurationsflexibilität unterstützt die Anpassung an unterschiedliche Freileitungstypen und Freileitungsumgebungsbedingungen.

Verpackung und Lieferung

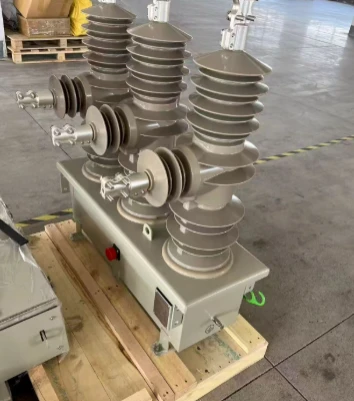

Die Einheiten sind in verstärkten Holzkisten verpackt, die für den Seetransport über große Entfernungen geeignet sind. Die stoßfeste-Verpackung schützt interne Komponenten vor Beschädigungen während des Transports. Jede Lieferung umfasst komplette Montageteile für die Mastmontage. Die Schutzparameter werden im Werk auf der Grundlage von Kundenprojektdaten vor-konfiguriert, um den Arbeitsaufwand bei der Inbetriebnahme vor Ort-zu reduzieren.

FAQ - Häufig gestellte Fragen zum Line Recloser

9.1 Grundkonzepte

F: Was unterscheidet Leitungswiedereinschaltgeräte von anderen Leitungsschutzgeräten?

A: Der Hauptunterschied liegt im autonomen Wiedereinschalt--Aussperrverhalten. Herkömmliche Leistungsschalter erfordern im Allgemeinen eine manuelle Rückstellung nach dem Auslösen. Der ZCR-SD-Wiedereinschaltautomat arbeitet unabhängig: Er versucht, die Stromversorgung bei vorübergehenden Fehlern wiederherzustellen, und sperrt den fehlerhaften Abschnitt bei dauerhaften Fehlern dauerhaft. Dadurch wird der Arbeitsaufwand für manuelle-Interventionen für Remote--Bereichsnetzwerke reduziert.

F: Wie koordinieren Leitungswiedereinschaltgeräte ihre Schutzsequenzen?

A: Es wird eine abgestufte Wiedereinschaltlogik verwendet. Zuerst wird eine Wiedereinschaltung mit hoher -Geschwindigkeit ausgeführt, um vorübergehende Fehler zu beheben. Wenn der Fehler weiterhin besteht, werden verzögerte Wiedereinschaltzyklen ausgelöst. Dadurch werden die Kontinuität der Stromversorgung und die Anforderungen an die Gerätesicherheit in Einklang gebracht.

9.2 Technische Leistung

F: Was hält den Wiedereinschaltbetrieb bei Netzunterbrechungen aufrecht?

A: Diese Serie nutzt Technologie zur -autarken Energiegewinnung-. Die Arbeitsenergie wird direkt von stromführenden -Leitern bezogen. Selbst bei einem vollständigen -Netzausfall- bleiben die Überwachungs- und Schutzfunktionen aktiv und es ist keine externe Hilfsstromversorgung erforderlich.

F: Welche Isolationssysteme werden für diese Leitungswiedereinschaltgeräte verwendet?

A: Für diese Serie wird eine feste-dielektrische Isolierung verwendet. Es bietet eine stabile dielektrische Leistung unter verschiedenen Außenbedingungen. Im Gegensatz zu gas{3}gefüllten Alternativen entfällt bei der Konstruktion mit fester{4}}Isolierung der Aufwand für das Füllen von Gas-und die regelmäßige Wartung der Drucküberwachung-.

F: Können diese Wiedereinschaltgeräte Leitungen mit bidirektionalem Stromfluss verarbeiten?

A: Ja. Ausgestattet mit einer gerichteten-Schutzlogik passt sich das Gerät an Netzwerke an, die mit verteilten Generatoren und erneuerbaren{2}Energiequellen integriert sind. Es identifiziert den bidirektionalen Stromfluss und führt entsprechende Schutzmaßnahmen aus, um die Sicherheit der Netzkoordination aufrechtzuerhalten.

F: Was ist die Hauptbeschränkung beim Einsatz dieses Reclosers in stark verschmutzten Küstengebieten?

A: Obwohl HCEP-Durchführungen eine gute Leistung bei der Vermeidung von Umweltverschmutzung bieten, müssen Kunden die Kriechstrecke anhand der örtlichen Anforderungen an den Verschmutzungsgrad prüfen. An Küstenstandorten mit starkem -Salznebel-können zusätzliche externe Maßnahmen zur -Verschmutzung erforderlich sein.

9.3 Installation und Wartung

F: Was vereinfacht die Feldinstallation entlang von Stromleitungen?{0}

A: Werks-vor-Schutzparameter und integrierte Steuerungshardware reduzieren die Arbeit vor Ort-. Der Recloser unterstützt Standardinstallationsmethoden für die Mastmontage, sodass Bauteams die Montage effizient durchführen können.

F: Welche wartungsbezogenen-Funktionen hat dieser Wiedereinschaltautomat?

A: Dank der permanent-magnetischen Aktuatoren und der soliden-dielektrischen Isolationsstruktur ist keine routinemäßige regelmäßige Wartung erforderlich. Dies trägt dazu bei, die gesamten -Lebenszyklus--Betriebskosten für Vertriebsnetzwerkprojekte zu senken.

9.4 Standardkonformität

F: Welche Standards gelten für die Produktzertifizierung?

A: Die ZCR-SD-Serie ist gemäß IEC 62271-111 und ANSI/IEEE C37.60 zertifiziert. Neben den grundlegenden elektrischen-Leistungsstandards werden auch relevante Umwelt-Testspezifikationen und Netz-Cyber-Sicherheitsanforderungen erfüllt, um eine umfassende Konformität zu erreichen.
