EC Insulator Jiangxi Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von Hochspannungs-Überspannungsableitern aus Porzellan in China. Aufgrund unserer umfangreichen Erfahrung sind wir bestrebt, qualitativ hochwertigen, maßgeschneiderten Service anzubieten. Bitte zögern Sie nicht, hier in unserer Fabrik Premium-Hochspannungs-Porzellan-Überspannungsableiter aus China im Großhandel zu verkaufen.
Produkteinführung
Porzellan-Isolatorableiter werden hauptsächlich in Hochspannungsnetzen im Freien eingesetzt, um Transformatoren, Umspannwerke und Freileitungsanlagen vor Blitzimpulsen und Schaltüberspannungen zu schützen.
Bei vielen Energieprojekten erfordert die Auswahl eines Ableiters mehr Überlegungen als die Anpassung an die Systemspannung. Installationsort, Verschmutzungsgrad, Isolationskoordination und die Art der geschützten Ausrüstung können sich alle auf das endgültige Design auswirken. Porzellangehäuse werden weiterhin für Anwendungen ausgewählt, bei denen mechanische Festigkeit und langfristige Isolationsleistung im Außenbereich wichtig sind.
Die CA-Serie deckt Nennspannungen von 3 kV bis 54 kV ab und wird gemäß den Anforderungen der IEC 60099-4 für Metalloxid-Überspannungsableiter hergestellt.
Produktbeschreibung

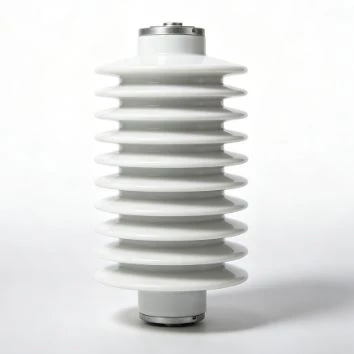

Hochspannungs-Porzellan-Isolatorableiterkombiniert Porzellanisolationstechnologie mit nicht-linearen Widerstandselementen aus ZnO (Zinkoxid), um Schutz vor Blitzimpulsen und Schaltüberspannungen in Hochspannungssystemen zu bieten.
Bei anormalen Spannungsbedingungen ändern ZnO-Elemente schnell ihre elektrischen Eigenschaften und entladen Stoßenergie, wodurch die Spannungsbelastung für Transformatoren, Schaltanlagen und andere angeschlossene Geräte verringert wird. Das Porzellangehäuse sorgt für äußere Isolierung und mechanische Unterstützung, wodurch dieser Ableitertyp für Außeninstallationen geeignet ist, die Witterungsveränderungen ausgesetzt sind.
In tatsächlichen Anwendungen erfordern unterschiedliche Umgebungen möglicherweise unterschiedliche Produktkonfigurationen. Beispielsweise kann ein Umspannwerk in Küstennähe aufgrund der Salzverschmutzung eine längere Kriechstrecke erfordern, während Industriestandorte mit starker Verschmutzung möglicherweise zusätzliche Überlegungen zur Isolierung erfordern. Das Richtige wählenHochspannungs-Porzellan-IsolatorableiterDabei werden Nennspannung, MCOV, Isolationsabstand und Installationsbedingungen gemeinsam überprüft. Die CA-Serie deckt 3-kV- bis 54-kV-Systeme mit einem Nennentladestrom von 5 kA, einem MCOV von 2,55 kVrms bis 45,90 kVrms und Kriechstreckenoptionen von 323 mm bis 2040 mm ab.
Fertigung und Projektanpassung
Eine gleichbleibende Leistung hängt von einer sorgfältigen Kontrolle der Materialien, der Verarbeitung und der Endkontrolle ab.
Vor der Produktion werden Porzellangehäuse, ZnO-Widerstandselemente, Metallbeschläge und Dichtungskomponenten gemäß den technischen Anforderungen geprüft. Porzellanteile werden unter kontrollierten Bedingungen geformt und gesintert, um die erforderliche mechanische Festigkeit und Isolationseigenschaften zu erreichen. ZnO-Elemente werden vor dem Zusammenbau getestet, um ihre elektrische Leistung zu überprüfen.
Nach Abschluss der Montage werden die fertigen Ableiter durch routinemäßige elektrische Tests überprüft, einschließlich Restspannungsmessung, Isolationsüberprüfung und Prüfung der Netzfrequenzfestigkeit. Diese Verfahren helfen dabei, die Produktkonsistenz vor dem Versand zu bestätigen.
Für Projekte mit besonderen Einbaubedingungen können Anpassungen der Gehäuseabmessungen, der Montagestruktur, der Klemmenanordnung und der Kriechstrecke vorgenommen werden. Informationen wie Systemspannung, Installationsumgebung und Verschmutzungsbedingungen ermöglichen eine bessere Anpassung der Produktkonfiguration an die tatsächliche Anwendung.
Technische Informationen
|
Artikel |
Spezifikation |
|
Referenzstandard |
IEC 60099-4 |
|
Nennspannung |
3kV - 54kV |
|
MCOV |
2,55 kVrms - 45.90kVrms |
|
Nennentladestrom |
5kA |
|
Gehäusematerial |
Porzellan |
|
Kriechstrecke |
323 mm - 2040 mm |
|
Anwendung |
Freiluft-Umspannwerke, Transformatoren, Freileitungen und industrielle Stromversorgungssysteme |
FAQ
Was macht Porzellangehäuse für Ableiteranwendungen im Freien geeignet?
Das Porzellangehäuse bietet eine hohe mechanische Festigkeit und gute Isolationseigenschaften, die für Geräte wichtig sind, die über viele Jahre im Freien betrieben werden. In Umspannwerken und Transformatorschutzanwendungen kann der Ableiter ständigem Sonnenlicht, Feuchtigkeit, Temperaturschwankungen und Verschmutzung ausgesetzt sein, daher ist die strukturelle Haltbarkeit ein wichtiger Auswahlfaktor.
Welche Informationen sollten vor der Bestellung bestätigt werden?
Zu den Hauptinformationen gehören Systemspannung, Installationsort, Art der geschützten Geräte und Umgebungsbedingungen. Diese Angaben helfen dabei, die geeignete Ableiterspezifikation zu ermitteln und die Auswahl einer Konfiguration zu vermeiden, die nicht zur tatsächlichen Betriebsumgebung passt.
