EC Insulator Jiangxi Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von automatischen Wiedereinschaltautomatiken in China. Aufgrund unserer umfangreichen Erfahrung sind wir bestrebt, qualitativ hochwertigen, maßgeschneiderten Service anzubieten. Bitte zögern Sie nicht, hier in unserer Fabrik Premium-Auto-Circuit-Recloser aus China im Großhandel zu verkaufen.
Produktübersicht

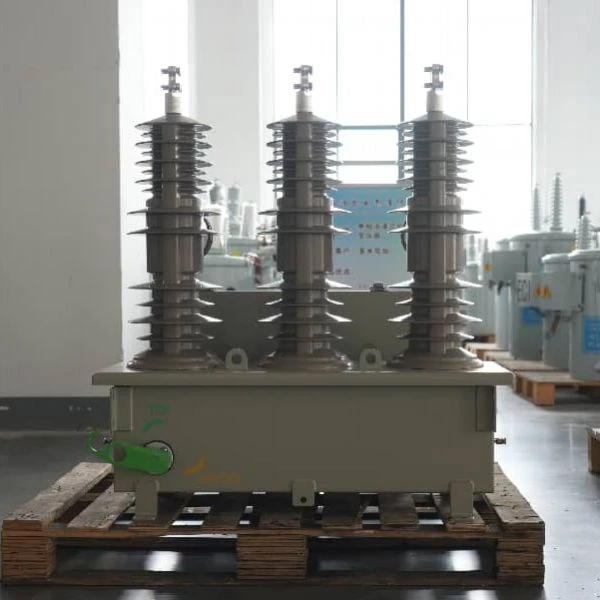

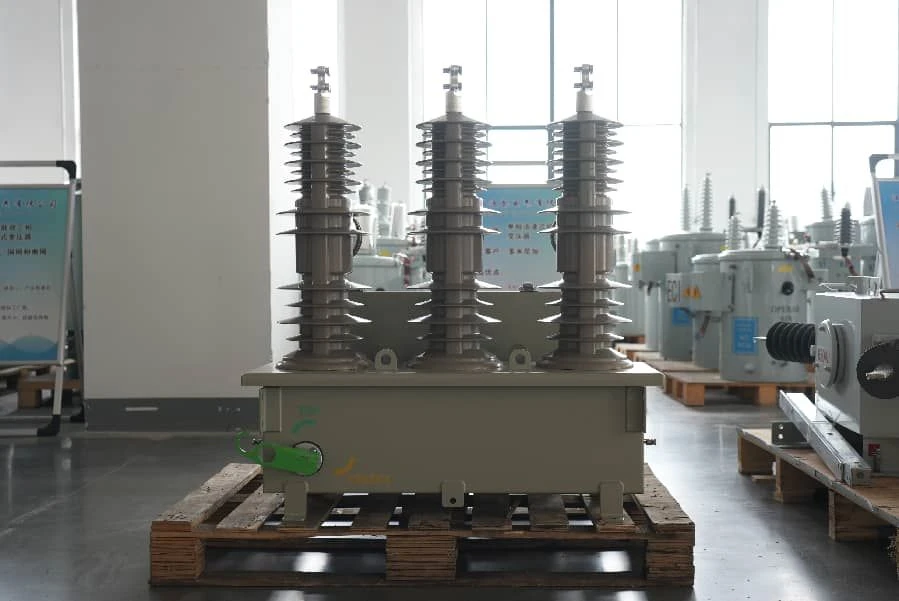

Dieser automatische Wiedereinschaltautomat ist für Freileitungen bis 38 kV konzipiert, um die Selbstheilungsfunktionen des Netzes zu unterstützen. Alle Schutzentscheidungen werden lokal innerhalb der Einheit getroffen, sodass die Standorte ohne externe Befehlssysteme normal funktionieren können. Wenn im Netzwerk Fehler auftreten, sorgt die Vakuumunterbrechung zusammen mit der permanentmagnetischen Betätigung für eine schnelle Reaktion. Außendienstmitarbeiter müssen weder vor Ort bleiben, noch ist eine aktive SCADA-Verbindung erforderlich, um zentrale Schutzaufgaben auszuführen. Dadurch eignet sich dieses Gerät hervorragend für abgelegene Freileitungen, bei denen Kommunikationsressourcen knapp sind.
Hauptmerkmale
Im Gegensatz zu Standard-Schaltanlagen kann dieser Recloser völlig unabhängig vor Ort arbeiten. Hermetisch dichte Vakuumschaltröhren löschen Lichtbögen bei Netzstörungen. Sein Permanentmagnetantrieb erfordert keine regelmäßige Wartung und sorgt auch nach langen Betriebsstunden für eine stabile Schaltleistung. Lokale Mikroprozessor-Hardware liest die tatsächlichen Netzbedingungen und passt die Schutzeinstellungen an den sich ändernden Netzwerkstatus an. Interne Potenzialtransformatoren gewinnen den Betriebsstrom direkt von spannungsführenden Leitern. Für die Feldinstallation muss keine separate Hilfsstromversorgung bereitgestellt werden.
Technische Spezifikationen
|
Bewertungen |
Festes Dielektrikum |
||
|
15,5 kV |
27kV |
38kV |
|
|
Anwendbarer Standard |
IEC 62271-111/ANSI C37.60 |
||
|
Nennspannung (kV) |
15.5 |
27 |
38 |
|
Nennstrom (A) |
800 |
800 |
800 |
|
Nennfrequenz (Hz) |
50/60 |
||
|
Bewerteter Kurzzeitstrom (kA) |
16/3s |
||
|
Nenneinschaltstrom (kAp) |
40/41.6 |
||
|
Nennfrequenzspannungsfestigkeit (kV) |
50 |
60 |
70 |
|
Stoßspannungsfestigkeit (kV) |
110 |
150 |
170 |
|
Mechanische Ausdauer (Zeiten) |
10,000 |
||
|
Unterbrechendes Medium |
Vakuum |
||
|
Betriebsmechanismus |
Manueller oder bi{0}}stabiler magnetischer Aktuator |
||
|
Buchsenmaterial |
HCEP |
||
Anwendung
Viele Feldstandorte, die eine schnelle lokale Fehlerreaktion erfordern, verwenden diesen Recloser. Typische Installationen umfassen ländliche Stromnetze, entfernte Verteilungsautomatisierungsknoten und Leitungssegmentierungspunkte für große Versorgungssysteme. Wenn ein Fehler auftritt, werden fehlerhafte Leitungssegmente automatisch isoliert, während die Stromversorgung für andere nicht betroffene Abschnitte weiterhin verfügbar bleibt. Es funktioniert gut in Bereichen mit begrenzter Kommunikationsinfrastruktur sowie an Standorten, die großen Wert auf eine schnelle Fehlerbehandlung legen.
Konstruktion/Design

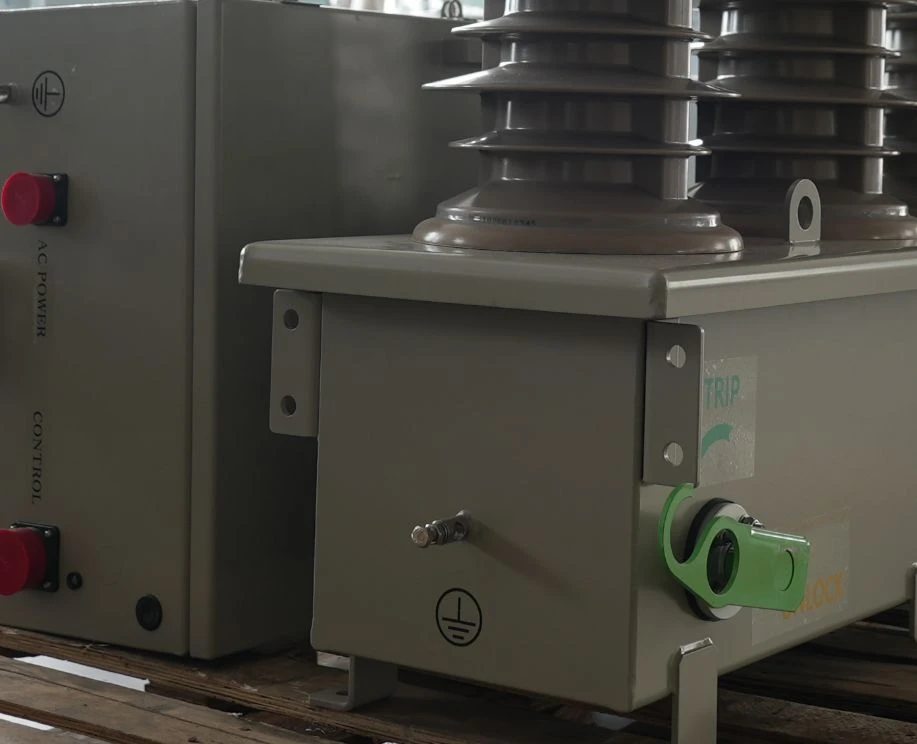

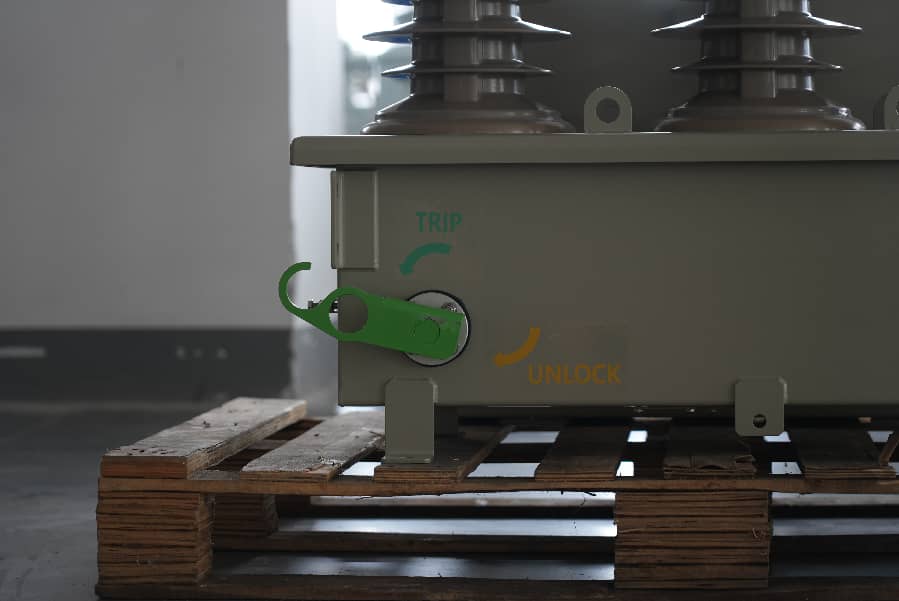

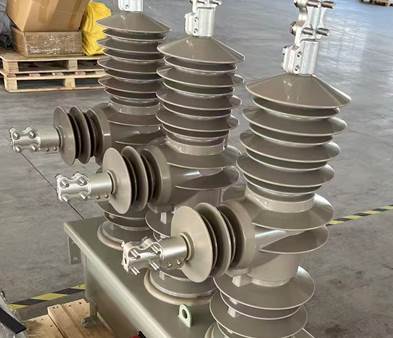

Das Gerät ist für die direkte Mastaufsatzmontage im Freien konzipiert. Vakuumschaltröhren, Magnetantriebsbaugruppen und die gesamte Steuerungshardware sind in einem kompakten Gehäuse untergebracht. Es sind keine eigenständigen externen Schaltschränke erforderlich. Für die Installation werden standardmäßige Mastmontageteile verwendet. Projektstandorte können auf zusätzliche Investitionen in spezielle Kontrollgebäude und andere unterstützende Einrichtungen verzichten.
Standards und Tests

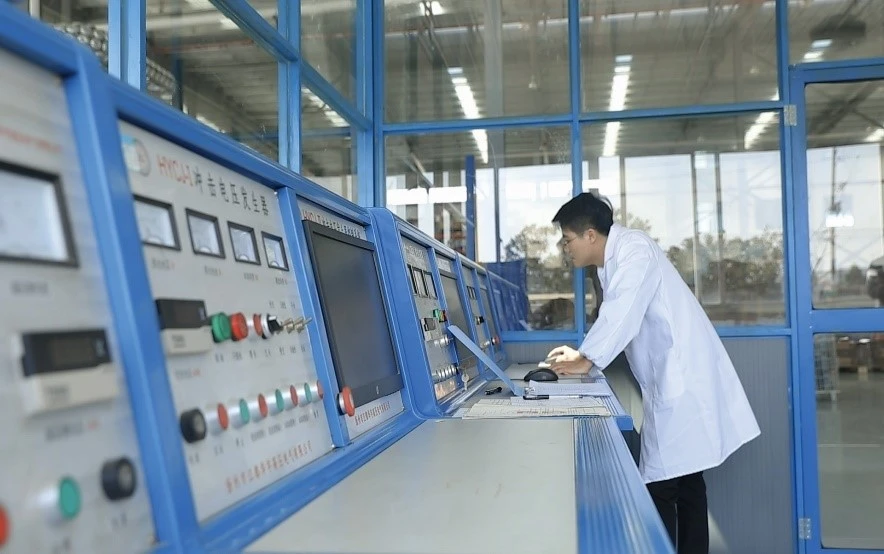

Wir führen mehrere Validierungstests durch, um die Leistung in der Praxis-unter verschiedenen Betriebsszenarien zu überprüfen. Bei Typprüfungen werden die dielektrischen Eigenschaften, die Fähigkeit zur Kurzschlussunterbrechung und die Leistung nach langfristiger Umweltalterung bewertet. Zusätzliche Tests konzentrieren sich auf die lokale Schutzleistung und umfassen die Fehlererkennungsgenauigkeit, die Ausführung der Schutzsequenz und eine stabile automatische Wiedereinschaltung ohne externe Steuereingaben. Jedes Gerät erfüllt die Anforderungen von IEC 62271 111 und ANSI C37.60, wobei separate Tests zur Überprüfung der Stromsammelleistung durchgeführt werden.
Verpackung und Lieferung
Stöße und statische Entladungen können während des Transports empfindliche Steuerelektronik und mechanische Komponenten beschädigen. Daher müssen beim Transport geeignete Schutzmaßnahmen getroffen werden. Jedes Gerät durchläuft vor dem Versand eine vollständige Werkskalibrierung, um die internen Parameter stabil zu halten. Nach der Mastaufsatzmontage sind nur minimale Arbeiten vor Ort erforderlich. Außendiensttechniker überprüfen lediglich die Montagequalität und führen die Überprüfung der grundlegenden Parameter durch, bevor sie das Gerät in Betrieb nehmen. Unter normalen Netzbetriebsbedingungen ist eine Generalüberholung nur alle 20 bis 30 Jahre erforderlich. Die routinemäßige Wartung beschränkt sich auf einfache Sichtprüfungen.
